SR-50-020 首页 > SR半刚电缆>SR-50-020


百银SR-50-020,可以替代Micro-Coax公司的UT-020。

产品简介

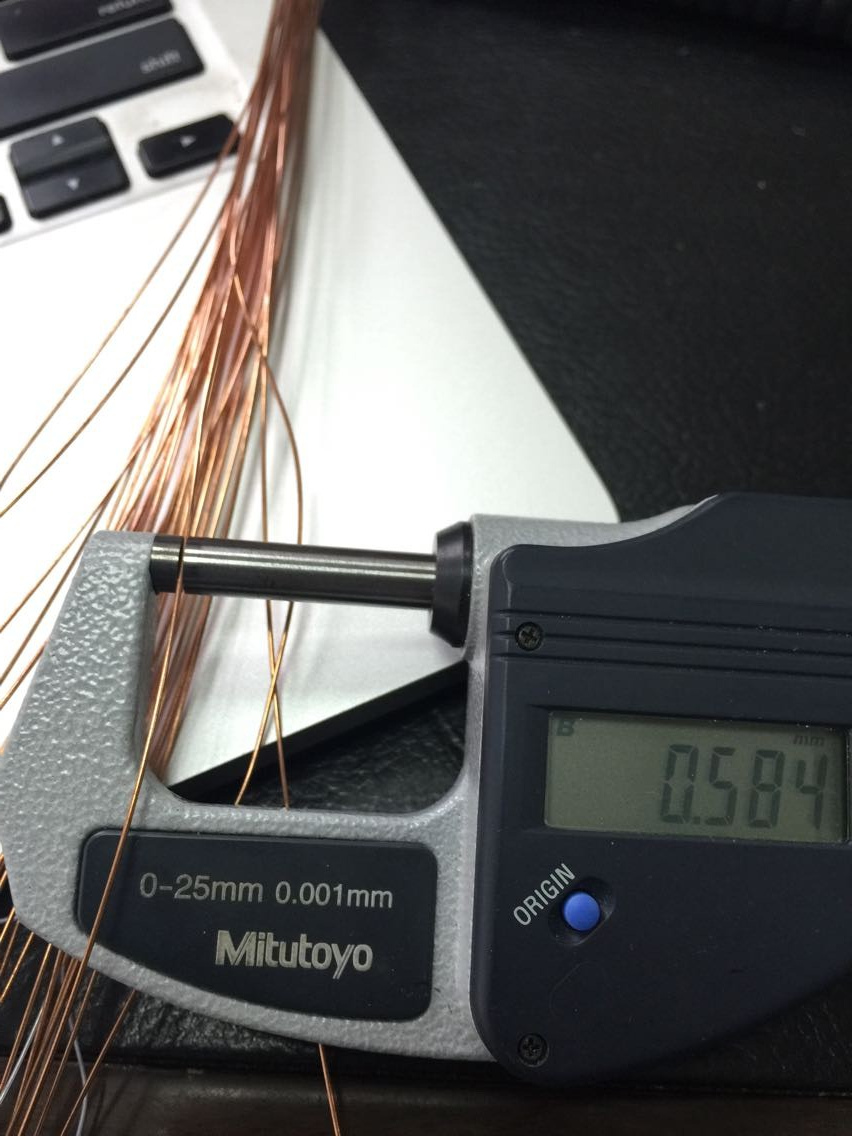

 ●标准外径为0.584毫米,可以根据客户的要求按0.50毫米或0.60毫米定制。

 ●最小静态弯曲半径为1.27毫米,相当于可以绕制一个直径不足0.3厘米的圆。

 ●内导体采用镀银铜包钢,镀银层厚度3微米以上,保证了优异的微波信号传输性能。

 ●内导体直径0.127毫米,导体的拉伸强度为800MPa,可以针对电缆适用条件,按拉伸强度1100MPa定制。电缆外表面没有镀层。
 产品特性

    ●电缆外径细微,适应空间狭小的敷设环境,特别适用于穿管子,也用
作机箱内部跳线。

   ●电缆耐受150℃,持续1小时以上的高温试验,外导体不开裂,不鼓包。

   ●内导体不满足严格的无磁要求。
规格参数






目标属性

性能

射频屏蔽

很好

弯曲性能

商用连接器通用性

很好

加工成型

MIL-DTL-17美军标适用

很好

耐低温性能

很好



产品描述

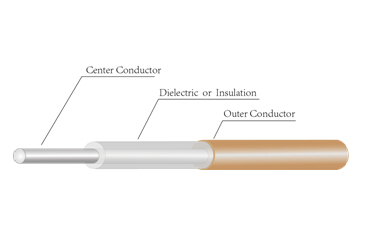

射频/微波用半刚性电缆,采用无缝铜管100%屏蔽。



技术参数



数据结构

材质

直径(in)

直径(mm)

中心导体 镀银铜包钢

0.005

0.127

绝缘介质 实心PTFE

0.017

0.432

外导体 无缝铜管

0.023+/- 0.001

0.584 +/- 0.025



电气性能指标

电容

pF/ft

29.0



pF/m

95.2

阻抗(ohm)

50.0 +/- 2.0

传播速率(%)

70.0

高阶模频率 (≤GHz)

239

最大工作电压(Vrms, at 60 Hz)

1500



机械性能指标

最小弯曲半径(静态)

Inch

0.050



mm

1.270

重量

lbs/100ft

0.10



kg/100m

0.15



环境性能指标

工作温度(℃)

-55~+125

RoHS

符合



衰减和功率(标称值)

频率

衰减*

功率**

[GHz]

[dB/m]

[dB/100ft]

[Watts Cw @ 20 °C, Maximum ]

0.50

1.7

51.6

17.2

1.00

2.4

73.3

12.1

5.00

5.4

166.1

5.4

10.00

7.8

237.4

3.8

18.00

10.6

322.3

2.8

26.5

12.9

394.9

2.3

40.00

16.1

491.4

1.8

50.00

18.2

553.8

1.6

65.00

20.9

638.1

1.4

90.00

25.0

762.1

1.2



销售条款
1.本款半刚电缆的长度规格为1米/支,10支起售。
2.销售价格以实时报价为准。
3.价格为17%增值税含税价,一般不包含运费。
4.公司所有产品均实行“款到发货”。商品总价在贰仟元人民币以内时,全款预付之后,按约定交期发货;
商品总价超过贰仟元人民币时,预付货款50%之后,按约定工期完成生产,结清50%尾款之后发货。

相关下载

SR-50-020SCCS.pdf
